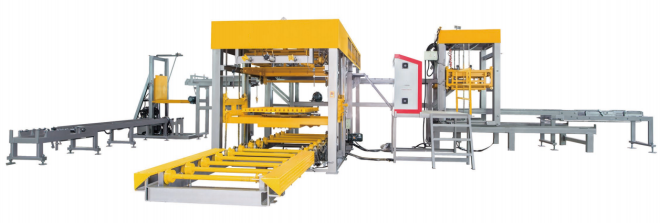

⚙️ Principe de fonctionnement général du système Gantry Block Cuber
Le cubeur de blocs à portique reçoit des blocs frais ou durcis de la chaîne de production, les dispose en couches et les empile sur des palettes avec des motifs stables et reproductibles.
En utilisant des capteurs, des servomoteurs et un portique rigide, le système fonctionne en continu et s'associe bien aux lignes automatisées commeQTJ425 QT425 machine de fabrication de blocs de béton hydraulique machine de fabrication de blocs de pavé entièrement automatique.
1. Structure mécanique modulaire
Le cuber utilise un châssis de portique en acier, une tête de préhension et un convoyeur de palettes. Chaque module est facile à entretenir et à mettre à niveau.
- Cadre soudé robuste
- Outils de préhension interchangeables
- Réglable pour différentes tailles de blocs
2. Détection basée sur un capteur
Des capteurs photoélectriques et de proximité vérifient la position des blocs, leur hauteur et la présence des palettes pour éviter les collisions et les erreurs d'empilement.
- Détecter les calques entrants
- Confirmer la position de la palette
- Surveiller les limites de déplacement du portique
3. Contrôle de mouvement servo
Les servomoteurs entraînent les axes X, Y et Z. La vitesse, l'accélération et les points d'arrêt sont prédéfinis pour des mouvements fluides et précis.
| Axe | Tâche principale |
|---|---|
| X | Déplacement le long des rangées de palettes |
| Y | Passage entre la zone d'entrée et la zone d'empilage |
| Z | Tête de préhension de levage et d'abaissement |
4. Intégré à la ligne de production de blocs
Le portique cubeur se synchronise avec les machines en amont, y compris les lignes utilisantFournisseurs de machines de fabrication de blocs de machine à pavé automatique QT4 - 25Csolutions, pour maintenir le débit stable.
🧱 Bloquer l'alimentation et l'orientation avant d'entrer dans la zone Cuber
Avant l'empilage, les blocs circulent sur des convoyeurs, des retourneurs et des élévateurs. Ces appareils alignent, espacent et orientent chaque pièce afin que le robot puisse les saisir correctement.
Une bonne conception d'alimentation réduit la casse et maintient le portique cubeur en fonctionnement à grande vitesse.
1. Convoyeur d'entrée et zone tampon
Le convoyeur d'entrée forme une zone tampon de blocs, de sorte que de courts arrêts n'interrompent pas le cycle du cubeur.
| Paramètre | Valeur typique |
|---|---|
| Vitesse du convoyeur | 12–18 m/min |
| Capacité tampon | 2 à 4 couches |
2. Dispositifs d'orientation et de retournement
Si nécessaire, un tourneur fait pivoter les blocs pour qu'ils correspondent au modèle de palette prévu. Ceci est vital pour les pavés à faces visibles.
- Rotation à 90° pour civière ou face de tête
- Rotation douce pour éviter d'endommager les bords
3. Espacement et formation des rangées
Les poussoirs et les bouchons de blocs établissent des espaces égaux entre les rangées et les colonnes, préparant ainsi des couches propres.
- Largeur de rangée réglable
- Espaces de joint uniformes
4. Analyse des données sur l’efficacité alimentaire
Un suivi simple des données permet d'optimiser la vitesse d'alimentation et la disponibilité.
🪜 Formation, alignement et élévation des couches sur la plate-forme de palettes
Après l'alimentation, les blocs forment des couches, s'alignent avec précision et se déplacent à la bonne hauteur sur la plate-forme de palette.
Cette étape garantit que chaque pile de palettes est droite, serrée et sûre pour la manipulation.
1. Tableau de formation des couches
La table de formation dispose les blocs en couches complètes avec des espaces uniformes.
- Surface de table sans vibrations
- Les guides latéraux maintiennent les rangées droites
2. Alignement final et équarrissage
Les poussoirs latéraux et d'extrémité compriment doucement la couche pour la rendre carrée et compacte.
| Fonction | Avantage |
|---|---|
| Poussée latérale | Aligne les colonnes |
| Fin de la poussée | Aligne les lignes |
3. Élévation à la hauteur de la palette
Une table élévatrice élève ou abaisse les couches afin que le portique de préhension fonctionne toujours dans une plage efficace et sûre.
- Réduit les déplacements verticaux
- Améliore le temps de cycle
🤖 Saisie du robot à portique, séquence d'empilage et logique de positionnement
Le robot à portique saisit chaque couche, suit un modèle d'empilage programmé et la place sur la palette avec une précision millimétrique.
Sa logique s'adapte au type de bloc, à la taille des palettes et aux besoins du chantier de séchage.
1. Tête de pince et serrage
La pince utilise des pinces hydrauliques ou mécaniques pour maintenir fermement les blocs sans écailler les bords.
- Force de serrage réglable
- Plaques à changement rapide pour différents moules
2. Programmation de séquences d'empilement
Les opérateurs définissent les séquences d'empilage sur l'IHM, en choisissant des modèles pour les blocs creux, les briques pleines ou les pavés.
| Produit | Couches/palette typiques |
|---|---|
| Bloc creux | 8 à 10 |
| Pavé | 10-14 |
3. Logique de positionnement et de correction
Les encodeurs et les capteurs confirment la position de chaque couche ; le système effectue automatiquement de petites corrections.
- Atterrissage en douceur sur chaque couche
- Décalage automatique pour la tolérance des palettes
📊 Protection de la sécurité, flux de travail du système de contrôle et optimisation de l'efficacité
Le portique cubeur utilise des dispositifs de sécurité et un flux de travail basé sur un API pour atteindre un rendement élevé tout en protégeant les travailleurs et les équipements.
Lié à des systèmes comme leMachine à blocs automatique QT4 - Machine à blocs de béton 25 c à vendre, il soutient une production stable et à long terme.
1. Mesures de sécurité
Les barrières immatérielles, les clôtures et les arrêts d'urgence réduisent les risques dans la zone de travail.
- Portes verrouillées
- Points de consignation/consignation
2. Flux de travail API et IHM
Le PLC coordonne les convoyeurs, les pinces et les ascenseurs ; l'IHM permet aux opérateurs de modifier les recettes et de surveiller les alarmes en temps réel.
| Caractéristique | Objectif |
|---|---|
| Journal des alarmes | Dépannage rapide |
| Stockage des recettes | Changement de produit rapide |
3. Efficacité et optimisation énergétique
Les courbes de vitesse, les démarrages progressifs et les modes de veille intelligents réduisent la consommation d'énergie tout en maintenant une puissance élevée.
- Ralentissement automatique en cas de faible charge
- Analyse de cycle-temps pour les goulots d'étranglement
Conclusion
Un cubeur de blocs de type portique se connecte directement aux machines à blocs modernes pour construire des palettes propres et stables à grande vitesse. Ses capteurs, sa servocommande et sa logique intelligente assurent un empilement précis.
En améliorant l'alimentation, la formation des couches et la sécurité, les producteurs réduisent la main d'œuvre, protègent les travailleurs et obtiennent une production stable avec des coûts d'exploitation à long terme inférieurs.
